反滲透膜的清洗方案
發(fā)布時(shí)間：2016-04-20 10:40:50 人氣：0
反滲透膜的清洗方案
1. 清洗介紹
反滲透系統(tǒng)的預(yù)處理工藝設(shè)計(jì)，已經(jīng)最大可能地去除原水中帶來的污染物質(zhì)，但并不能全部去除，所以反滲透系統(tǒng)污染現(xiàn)象很普遍。幸運(yùn)的是大多數(shù)污染物質(zhì)通過定期的化學(xué)清洗可以被去除。只要預(yù)處理工作正常，不存在難以控制的原因，如原水水質(zhì)改變或無法避免的微生物污染發(fā)生，清洗頻率可以盡量低。有時(shí)候操作失誤會(huì)造成膜的污染，如回收率太高或加藥系統(tǒng)不正常等。
膜被污染產(chǎn)水量會(huì)下降，脫鹽率會(huì)下降，進(jìn)口與濃水之間的壓力差會(huì)升高。膜清洗可以使一些酸堿藥劑(pH2-pH12條件下)，膜清洗藥液溫度最高45℃。許多污染，特別是粘泥類，隨時(shí)間積累量增加并被壓縮且增厚，這樣清洗難度會(huì)增加，清洗時(shí)間會(huì)大大延長(zhǎng)。
如果癥狀符合下列特點(diǎn)，立即清洗膜元件：
標(biāo)準(zhǔn)化后的產(chǎn)水量減少10-15％
脫鹽率下降0.5％
壓差△P上升15％（與初始24-48小時(shí)的壓差值對(duì)比）
2. 需清洗藥方和其它設(shè)備
1.清洗藥箱：化學(xué)清洗藥箱通常是PE或FRP材質(zhì)，可以耐受PH范圍1-12。
2.清洗加熱裝置：清洗溫度盡量高些，比如20-40℃?；瘜W(xué)清洗不要在10℃以下進(jìn)行，因?yàn)榍逑葱屎艿?因此清洗時(shí)還需加熱裝置。
3.清洗藥劑：清洗選用強(qiáng)烈的酸堿類，（如鹽酸，磷酸，檸檬酸，氫氧化鈉等）所以選擇化學(xué)藥品很重要，有的時(shí)候因?yàn)樗巹┻x擇不當(dāng)會(huì)造成膜的污染甚至損傷。 4.清洗泵：清洗為耐酸堿性泵，流量12-15m3/h，揚(yáng)程20-30米。
5.清洗時(shí)須安裝相應(yīng)的管道、閥門、壓力表。把泵的出水口接到膜的進(jìn)口，把濃水管接到藥箱內(nèi)，在接到原水箱內(nèi)前先安裝一球閥，把藥箱和泵連接上。

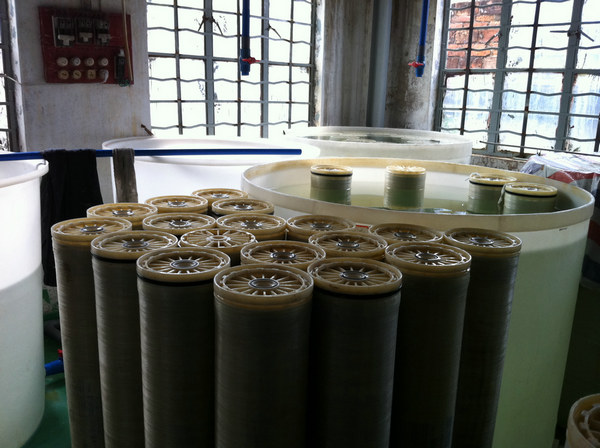

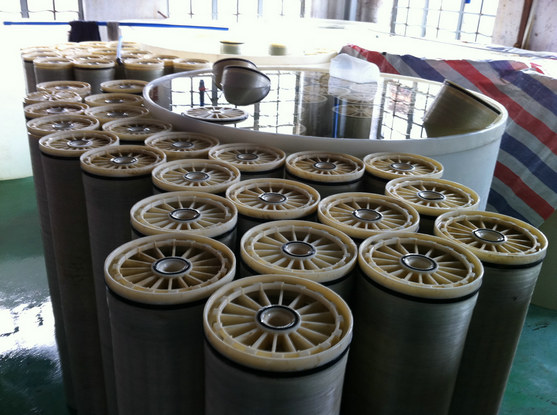

3. 清洗程序
1.清洗程序?yàn)檠h(huán)清洗，把濃水的出水管接到清洗藥箱里。
2.向清洗水箱中注入反滲透產(chǎn)品水，清洗藥液要滿足壓力容器和管路體積的需要。向清洗水箱中加入1％-2％藥劑量，酸性pH值大于1，堿性pH值不高于13。
3.最好清洗時(shí)加熱清洗藥液提高清洗效率。
4.將加熱的藥液經(jīng)泵注入RO膜，流量10-15 m3/h，揚(yáng)程20-30米，要符合要求，不要超高。剛清洗時(shí)一桶藥液不要循環(huán)到藥箱，直接排放，里面含有大量的污染物，會(huì)直接影響藥液的效果，導(dǎo)致清洗不佳。之后沒有大量污染的時(shí)候藥液直接回到原藥箱，進(jìn)行循環(huán)清洗。清洗時(shí)要全量打開濃水排放閥門盡量降低壓力，關(guān)閉產(chǎn)水閥，以免使藥液流入純水。
5.1次清洗程序一般為先循環(huán)清洗1-2小時(shí)，浸泡半小時(shí)，有時(shí)候浸泡1小時(shí)或更長(zhǎng)時(shí)間會(huì)很有效果。再循環(huán)清洗1-2小時(shí)。共完成此清洗程序?yàn)?小時(shí)以上。
6.清洗完成后用反滲透產(chǎn)水或干凈的水（過濾并SDI＜3，而且不含余氯和微生物，電導(dǎo)值＜10000μs/cm，對(duì)膜進(jìn)行沖洗,沖洗時(shí)間為半小時(shí)以上。
7.清洗結(jié)束后系統(tǒng)重新啟動(dòng)，但開始的水可能要排放掉直到產(chǎn)水電導(dǎo)和pH值恢復(fù)正常，注意如果清洗后停機(jī)超過24小時(shí)，那就用保護(hù)液浸泡（1％亞硫酸氫鈉溶液）。 8.在系統(tǒng)再運(yùn)行的時(shí)候須往里加阻垢劑,由于該系統(tǒng)前的預(yù)處理的電導(dǎo)率很高，超過1000μs/cm，此水質(zhì)很容易造成膜的污堵，會(huì)使電導(dǎo)率升高，產(chǎn)水量下降，壓力升高等狀態(tài)。因此再系統(tǒng)運(yùn)行時(shí)須往里添加阻垢劑，降低膜的污染程度，減少清洗次數(shù)。能使設(shè)備常長(zhǎng)時(shí)間不受到污染。此阻垢劑加藥量為2-6PPM。（每噸水加2-6克阻垢劑）
上一篇：地下水除鐵除錳
下一篇：除鐵除錳設(shè)備工作原理
